Dieselland CRISTINA – Montage- und Einstellkit für Common-Rail-Injektoren

Montage- und Einstellkomplex für Common-Rail-Injektoren von Bosch, Denso und Delphi. Misst mechanische Toleranzen und diagnostiziert den Magneten (Widerstand/Induktivität). Digitale Messuhr 12,5/0,001 mm, Software mit Einbaumaß-Datenbank.

Description

Anwendung

CRISTINA ist ein Montage- und Einstellkomplex für die Zerlegung, Montage und Einstellung von Common-Rail-Injektoren der Hersteller Bosch, Denso und Delphi nach herstellerspezifischen Schritten und mechanischen Toleranzen. Neben der Maßmessung diagnostiziert das System den Zustand des Injektor-Magneten durch Messung von Wicklungswiderstand und Induktivität. Die Software enthält eine Datenbank der Einbaumaße gängiger Common-Rail-Injektoren sowie eine vollständige Visualisierung des Montageprozesses, was Montagefehler vermeidet und die Reparaturzeit reduziert. Die steife Aufnahme des Injektorkörpers verhindert Vibrationen und unkontrollierte Bewegungen des Messobjekts gegenüber dem Messgerät.

Ausstattungsvarianten

CRISTINA Base
CRISTINA SPECIAL
Kundenspezifische Konfiguration auf Basis des Base-Sets

Lieferumfang (Auszug) – Base

Messstand DL-CRN005 zur Messung und Einstellung der Injektorparameter

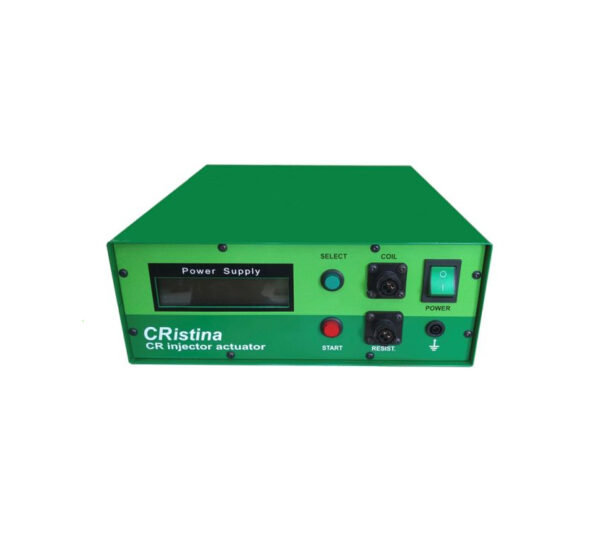

Steuersignalgenerator DL-CRA mit Kabel- und Steckersatz sowie USB-Schnittstelle
Kabeladapter für Pkw (DL-CRA01), Lkw (DL-CRA02) und Verlängerung (DL-CRA03)
Digitale Messuhr DL-KIP020 (12,5 / 0,001 mm) mit USB-Schnittstelle DL-KIP021
Messtaster-Satz DL-CRN50094 (11 Stück) und Adapter DL-CRN50099 (4 Stück)
Software CRISTINA und Bedienungsanleitung

Hinweis

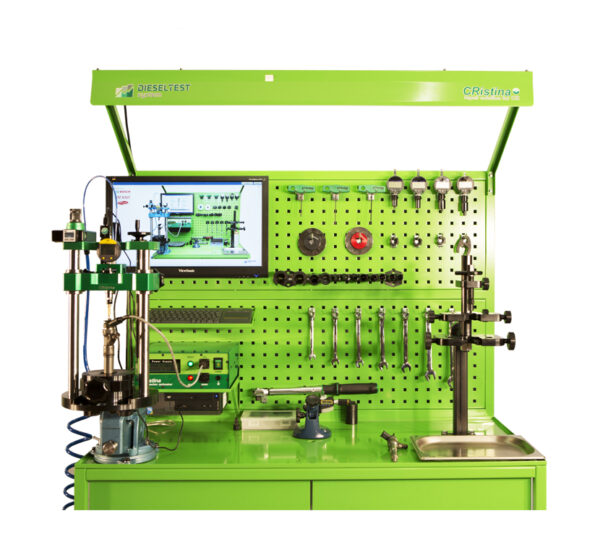

Der spezielle Werkbanktisch ist nicht im Lieferumfang enthalten. Die Variante SPECIAL umfasst zusätzlich PC mit Monitor, weitere Digitalmessuhren, Mikrometer, Digitalmikroskop, Passscheiben-Sätze, einen umfangreichen Werkzeugsatz sowie den Werkbanktisch.

Artikelnummer

CRISTINA
