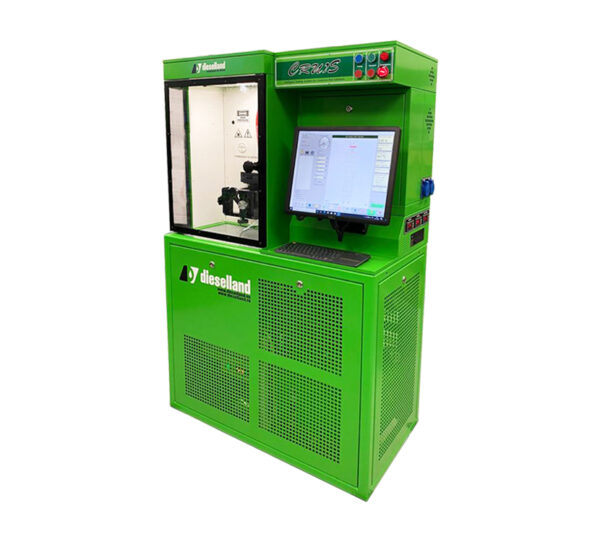

Dieselland CRUIS – Common-Rail Injektorprüfstand (1 Kanal)

Dieselland CRUIS – Common-Rail Injektorprüfstand (1 Kanal)

Einkanal-Prüfstand für Prüfung und Codierung von Common-Rail-Injektoren (Bosch, Delphi, Denso, VDO Siemens, Cummins, AZPI) sowie HEUI-Injektoren von Caterpillar. Raildruck bis 2.400 bar, 5,5 kW, ISO 4008.

SKU: CRUIS Categories: , , Tag: Brand:

Description

Anwendung

Der CRUIS ist ein Einkanal-Prüfstand für Prüfung und Codierung von Common-Rail-Injektoren der Hersteller Bosch, Delphi, Denso, VDO (Siemens), Cummins und AZPI sowie von HEUI-Unit-Injektoren von Caterpillar. Geeignet für Injektoren von Pkw, Lkw, Bussen, Landmaschinen und Traktoren einschließlich hochdrehender Motoren. Der Raildruck wird elektronisch bis 2.400 bar geregelt, wodurch das Injektorverhalten an herstellerspezifischen Betriebspunkten bewertet werden kann.

Prüfumfang und Steuerung

Die PC-gestützte Software steuert Pumpendrehzahl, Einspritzparameter, Raildruckregelung und Messablauf. Ein elektronisches Mehrkanal-Messsystem erfasst Einspritzmenge, Rücklaufmenge und dynamisches Verhalten ohne Messzylinder. Herstellerspezifische Prüfpläne sind hinterlegt und editierbar; Prüfprotokolle werden digital gespeichert, exportiert oder gedruckt. Software-Updates für neue Injektortypen werden regelmäßig bereitgestellt. Bei Installation von Zusatzausrüstung ermöglicht die Software CASCADE zusätzlich die Prüfung von HEUI-Caterpillar-Injektoren.

Codierung

Unterstützt werden Bosch ISA/IMA, Delphi C2i/C3i/C4i, Denso und VDO. Für die Codierung von Delphi-Injektoren wird ein Unterdruckerzeuger in der Rücklaufleitung eingesetzt, bestehend aus Zahnradpumpe, Venturidüse und Elektromotor.

Thermostabilisierung

Zwei luftgekühlte Radiatoren für die Rücklaufleitungen von Hochdruckpumpe und Druckspeicher, ein unabhängiges Kälteaggregat mit Luftwärmetauscher sowie ein Rohrheizkörper mit 1.000 W halten die Temperatur der Prüfflüssigkeit über lange Prüfzyklen stabil.

Technische Daten

  • Drehzahl: 50-1.500 min-1
  • Antriebsleistung: 5,5 kW
  • Gleichzeitig geprüfte Injektoren: 1
  • Tankvolumen: 30 dm³
  • Spannungsversorgung: 3×400 V / 230 V ~ 50 Hz
  • Ventilversorgung im Messblock: 24 V
  • Öffnungsimpulsfrequenz: 60-2.400
  • Impulsdauer: 100-3.000 ms
  • Temperaturregelung im Tank: 0-100 ±1 °C
  • Temperaturkontrolle: an jedem Injektor
  • Druckregelung Prüfflüssigkeit: 0-2.400 ±5 bar
  • Messsensoren im Injektor-Messblock: 2
  • Messbereich Durchfluss: 0,01-0,5 l/min
  • Messfehler Pkw (0,15-85 mm³): max. 1 %
  • Messfehler Lkw (0,15-400 mm³): max. 1,5 %
  • Auflösung der Messeinheit: ca. 0,1 mm³ pro Einspritzung
  • Kompressorleistung Kühler: 800 W
  • Heizleistung Kalibrieröl: 1.000 W
  • Maximalstrom: 16 A
  • Schutzscheibe: Polycarbonat 10 mm
  • Abmessungen (B×H×T): 1.010 × 1.554 × 660 mm
  • Gewicht: ca. 380 kg
  • Konform mit ISO 4008/1 und ISO 4008/2

Lieferumfang (Auszug)

  • Rahmen mit Schutzschirm DL-RSZ, integrierter PC mit Monitor und Tastatur
  • Software CASCADE für Common-Rail-Injektoren
  • Spannhülsen für Injektoren Ø 17 / 18,9 / 19,2 / 21 / 21,4 mm
  • Kabelsätze für Universal-, Delphi- und Nutzfahrzeug-Injektoren sowie Drucksensor- und Druckreglerkabel
  • Hochdruckleitung DL-TVD M14×M14×400 mm und Adapter DL-UNI50083 M14×M12
  • Rücklauf-Fittingsatz für Denso-Injektoren

Artikelnummer

CRUIS
