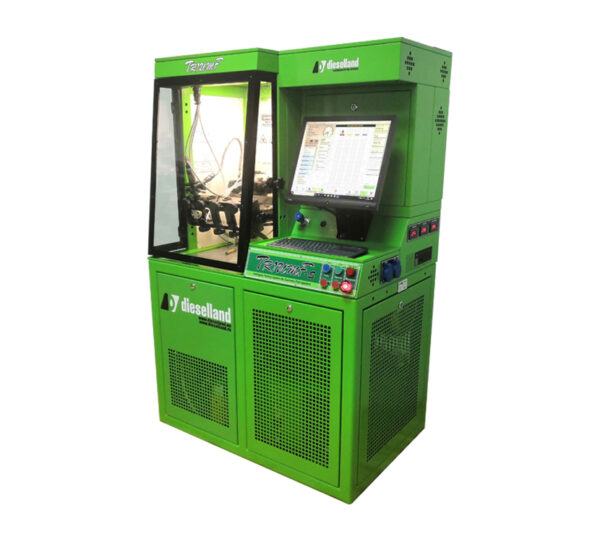

Dieselland TRIUMF – 4-Kanal Common-Rail Injektorprüfstand

4-Kanal-Prüfstand für Prüfung und Codierung von Common-Rail-Injektoren (Bosch, Delphi, Denso, VDO, Cummins, AZPI, HEUI Caterpillar). Raildruck bis 2.400 bar, 5,5 kW, ISO 4008.

SKU: TRIUMF Categories: , , Tag: Brand:

Description

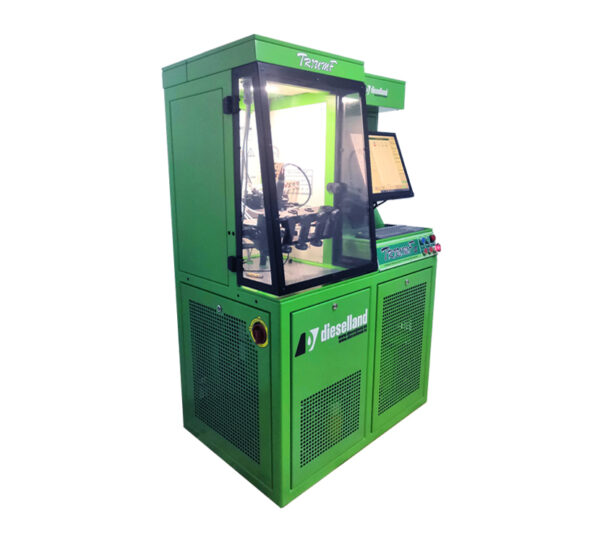

Anwendung

Der TRIUMF ist ein 4-Kanal-Prüfstand für Prüfung und Codierung von Common-Rail-Injektoren der Hersteller Bosch, Delphi, Denso, VDO Siemens, Cummins und AZPI sowie von HEUI-Injektoren von Caterpillar. Bis zu vier Injektoren werden gleichzeitig bei elektronisch geregeltem Raildruck bis 2.400 bar geprüft, wodurch das Injektorverhalten an mehreren herstellerspezifischen Betriebspunkten bewertet werden kann.

Prüfumfang und Steuerung

Die PC-gestützte Software regelt Pumpendrehzahl, Einspritzparameter, Raildruck und Messablauf. Ein elektronisches Mehrkanal-Messsystem erfasst Einspritzmenge, Rücklaufmenge und dynamisches Verhalten ohne Messzylinder. Prüfpläne der Hersteller sind hinterlegt und editierbar; Prüfprotokolle werden digital gespeichert, exportiert oder gedruckt. Software-Updates für neue Injektortypen werden regelmäßig bereitgestellt.

Codierung

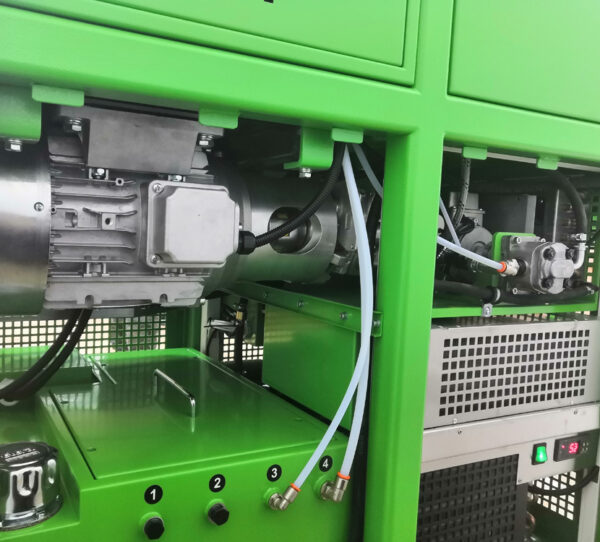

Unterstützt werden Bosch ISA/IMA, Delphi C2i/C3i/C4i, Denso und VDO. Für die Codierung von Delphi-Injektoren wird ein Unterdruckerzeuger in der Rücklaufleitung eingesetzt, bestehend aus Zahnradpumpe, Venturidüse und Elektromotor. Die Einspritzzeitpunkterfassung erfolgt über dedizierte Sensoren.

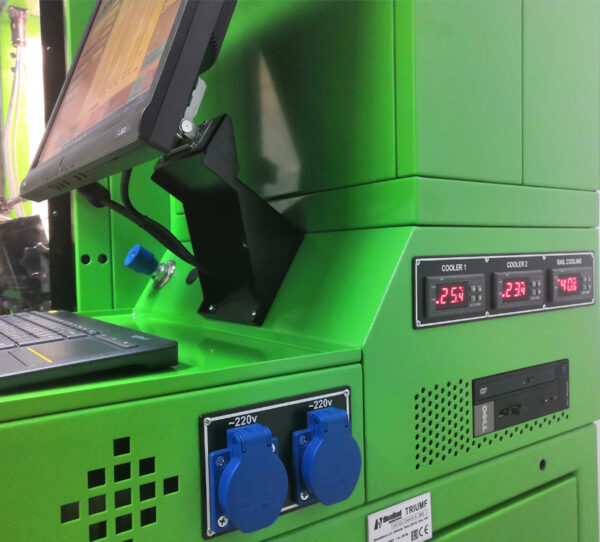

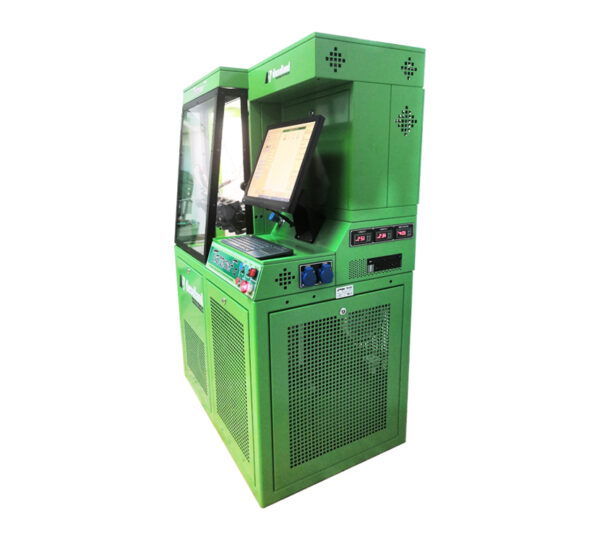

Thermostabilisierung

Zwei luftgekühlte Radiatoren für die Rücklaufleitungen von Hochdruckpumpe und Druckspeicher, ein unabhängiges Kälteaggregat mit Luftwärmetauscher sowie ein Rohrheizkörper mit 1.000 W halten die Temperatur der Prüfflüssigkeit über lange Prüfzyklen stabil. Als Prüfflüssigkeit wird Testöl nach ISO 4113 verwendet.

Technische Daten

  • Drehzahl: 50-1.500 min-1
  • Antriebsleistung: 5,5 kW
  • Gleichzeitig geprüfte Injektoren: 4
  • Tankvolumen: 30 dm³
  • Spannungsversorgung: 3×400 V / 230 V ~ 50 Hz
  • Ventilversorgung im Messblock: 24 V
  • Öffnungsimpulsfrequenz: 60-2.400
  • Impulsdauer: 100-3.000 ms
  • Temperaturregelung im Tank: 0-100 ±1 °C
  • Temperaturkontrolle: an jedem Injektor
  • Druckregelung Prüfflüssigkeit: 0-2.400 ±5 bar
  • Messsensoren im Injektor-Messblock: 2
  • Messbereich Durchfluss: 0,01-0,5 l/min
  • Messfehler Pkw (0,15-85 mm³): max. 1 %
  • Messfehler Lkw (0,15-400 mm³): max. 1,5 %
  • Auflösung der Messeinheit: ca. 0,1 mm³ pro Einspritzung
  • Kompressorleistung Kühler: 800 W
  • Heizleistung Kalibrieröl: 1.000 W
  • Maximalstrom: 16 A
  • Schutzscheibe: Polycarbonat 10 mm
  • Abmessungen (B×H×T): 1.010 × 1.554 × 660 mm
  • Gewicht: ca. 380 kg
  • Konform mit ISO 4008/1 und ISO 4008/2

Lieferumfang (Auszug)

  • Rahmen mit Schutzschirm DL-RSZ, integrierter PC mit Monitor und Tastatur
  • Software CASCADE für Common-Rail-Injektoren
  • Spannhülsen für Injektoren Ø 17 / 18,9 / 19,2 / 21 / 21,4 mm
  • Kabelsätze für Universal-, Delphi- und Nutzfahrzeug-Injektoren, Drucksensor- und Druckreglerkabel
  • Hochdruckleitungen DL-TVD M14×M14×400 mm (4 Stück) und Adapter M14×M12 (4 Stück)
  • Rücklauf-Fittingsatz für Denso-Injektoren
