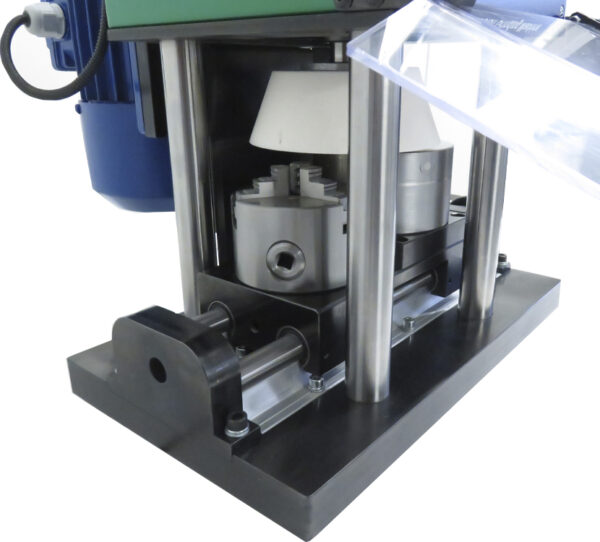

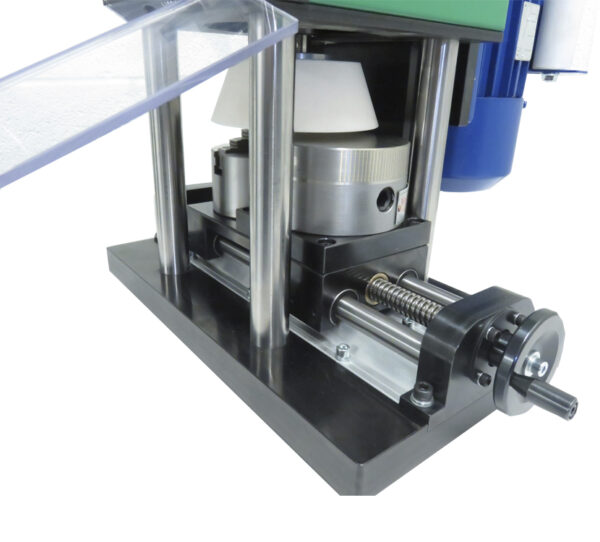

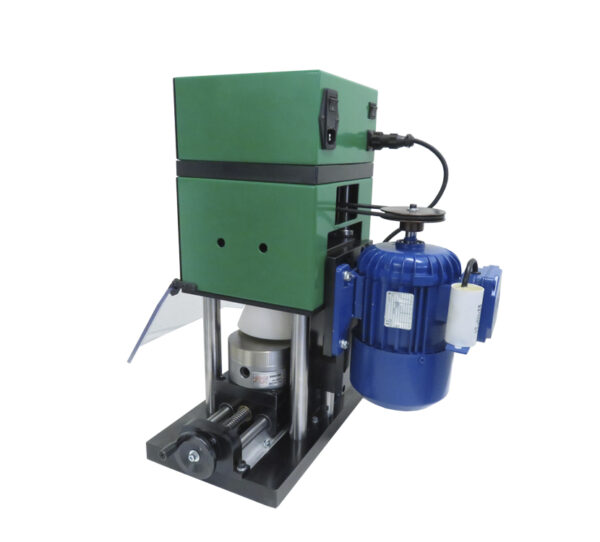

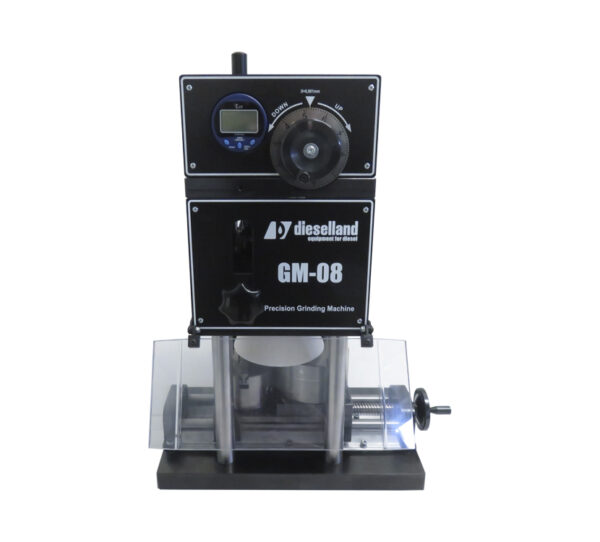

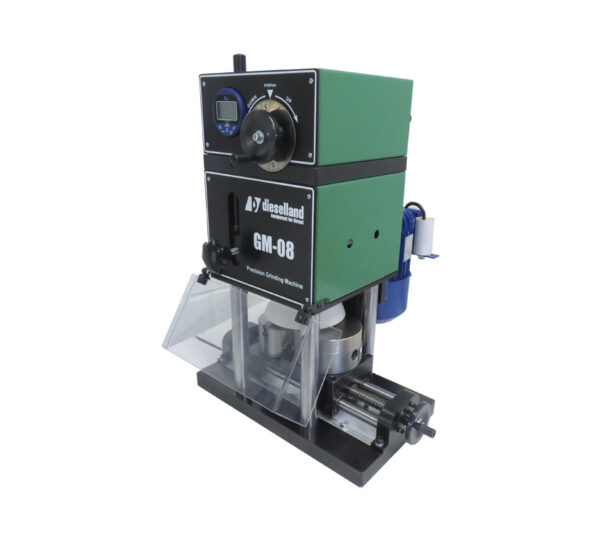

Dieselland GM-08 – Flachschleifmaschine mit beweglichem Arbeitstisch
Flachschleifmaschine mit beweglichem Arbeitstisch zum Schleifen von Ausgleichsscheiben, Düsenkörpern und weiteren Bauteilen der Einspritzausrüstung. Magnettisch, 1-Mikron-Skala und regelbarer Vorschub.
Description
Anwendung
Die GM-08 ist eine Flachschleifmaschine mit beweglichem Arbeitstisch zum Schleifen von Ausgleichsscheiben, Düsenkörpern und anderen Teilen der Kraftstoffausrüstung. Der Einsatz von Schleifscheiben mit Aufnahmedorn ermöglicht einen schnellen Wechsel auf eine andere Körnung entsprechend dem Werkstück. Zur Nutzung der Scheibe mit Dorn auf frühen GM-08-Maschinen ist die Antriebswelle gegen DL-GM31280 zu tauschen. Der Aufnahmedorn ist separat zu bestellen; bei gemeinsamem Kauf von Scheibe und Dorn wird die Scheibenoberfläche vorbearbeitet geliefert, was Vibrationen minimiert und die Bearbeitungsqualität verbessert.
Grundausstattung
- Flachschleifmaschine GR-08
- Sechskantschlüssel für den Magnettisch
- Vierkantschlüssel für das Spannfutter
- Bügel mit Hartmetallspitze zum Abrichten der Schleifscheibe
- Scheiben-Vorrichtung
- Netzkabel und Handbuch
Technische Daten
- Motorleistung: 0,37 kW
- Skalenteilung: 1 Mikron
- Vertikalbewegung der Scheibe: 25 mm
- Horizontalbewegung: 110 mm
- Scheibendrehzahl: 3.600 U/min
- Körnung: 80
- Arbeitsdurchmesser Spannfutter: 2-22 mm
- Versorgungsspannung: ~220 V ±15%
- Abmessungen (H/L/B): 505/370/340 mm
- Gewicht (netto/brutto): 60 kg / 68 kg
Artikelnummer
GM-08
