Überblick

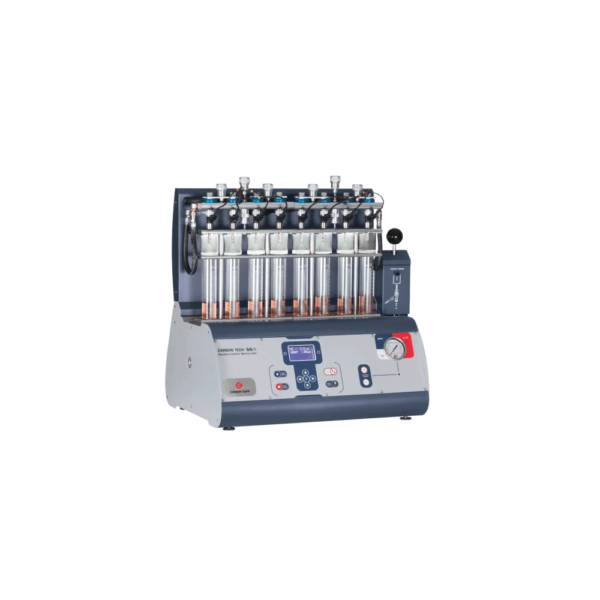

Der GS8/10 ist ein Benzinprüfstand von Carbon Zapp für die Prüfung und Instandsetzung von Benzin-Einspritzventilen. Der Prüfstand nimmt bis zu 8 Einspritzventile gleichzeitig auf und arbeitet mit einem elektronisch geregelten Systemdruck von bis zu 10 bar. Die Einspritzmenge wird über beleuchtete Messzylinder erfasst, das Strahlbild in einer separaten Kammer sichtgeprüft. Eingesetzt wird das Gerät in Werkstätten für Diagnose, Reinigung und Funktionsprüfung von GDi-, MPFi- und EFi-Einspritzventilen.
Prüf- und Messfunktionen
- iVM: Messung der Einspritzmenge über beleuchtete Messzylinder mit Skalenteilung, Auflösung 1 ml, Genauigkeit ±1 ml/130 ml, automatische Entleerung nach jedem Prüflauf
- iSPC: beleuchtete Kammer zur Sichtprüfung des Strahlbildes
- iRF: Rückspülung der Einspritzventile zur Entfernung von Rückständen nach der Ultraschallreinigung
- eRSO: Prüfung von elektrischem Widerstand, Kurzschluss und Unterbrechung
- Dynamische und statische iVM-Messung
- Dichtheitsprüfung der Einspritzventile
- Vollautomatischer Prüfablauf
- Mehrsprachige Bedienoberfläche
Technische Daten
- Prüfplätze: 8 Einspritzventile
- Messzylinder: 8
- Systemdruck: max. 10 bar, elektronisch geregelt
- Druckquelle: elektrische Pumpe
- Tankvolumen: 4 l
- Spannungsversorgung: 100–250 V AC, 1-phasig, 50/60 Hz
- Bedieneinheit: LCD-Anzeige
- Strahlbildkammer und Ultraschallbad integriert
Geprüfte Systeme
- Solenoid-Direkteinspritzventile (GDi, FSI)
- Multi-Port-Einspritzventile (MPFi / SPFi)
- Zentraleinspritzventile (CSFI / CPFI)
- Drosselklappen-Einspritzventile (TBI / CFI)
- Kontinuierliche Einspritzventile (K-Jetronic)
- Einspritzventile für Bootsmotoren (E-TEC / FICHT)
- Einspritzventile für Motorräder
- Einspritzventile für LPG und alternative Kraftstoffe
- Einspritzventile für Racing-Anwendungen (optionale Erweiterung)
Anwendungsbereiche
- Pkw sowie HEV und PHEV
- Motorräder
- Racing-Anwendungen (Benzin)
- Bootsmotoren (optionale Ausstattung erforderlich)
Lieferkonfiguration
- Adaptersatz: STD-ADAPT KIT.8
- Ultraschallbad UB-15s
- Messzylinder-Satz
- Automatikbetrieb mit iVM- und iRF-Funktion
Voraussetzungen
- Kalibrierflüssigkeit ist nicht im Lieferumfang enthalten
- Für Racing-Einspritzventile ist eine optionale Erweiterung erforderlich
- Für Bootsmotoren-Anwendungen ist Zusatzausstattung erforderlich
- Für Hochdruck-GDi-Einspritzventile über 10 bar sind separate GDi-Prüfgeräte erforderlich
Artikelnummer
CZ-008349
